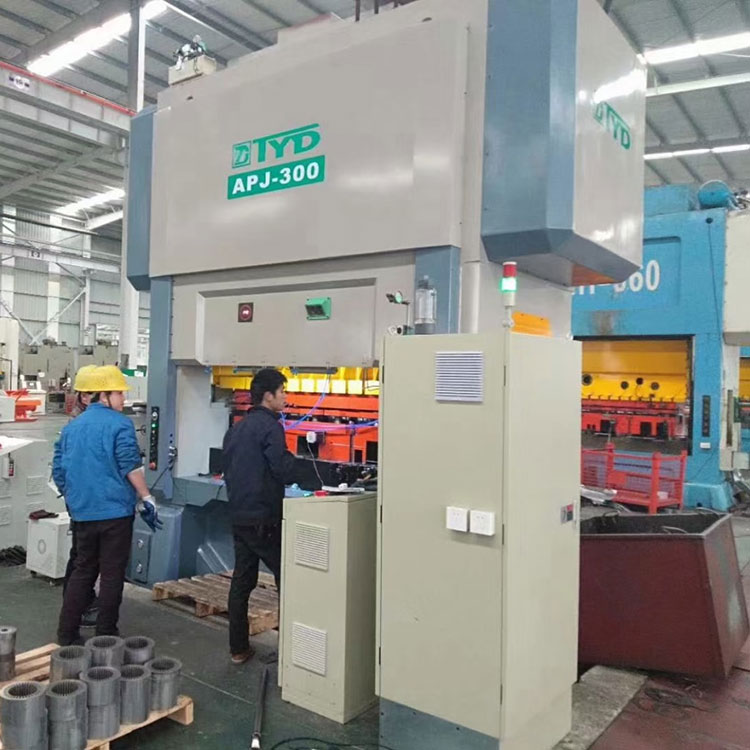

Máy dập tốc độ cao lõi Moto
1.Giới thiệu sản phẩm:
1. Độ cứng cao
Độ cứng cao, khung có độ chính xác cao, được hàn bằng thép tấm và sau khi xử lý nhiệt sẽ loại bỏ ứng suất bên trong của giường.
2. Cân bằng trọng tâm
Trung tâm truyền động và trung tâm của toàn bộ máy có xu hướng giống nhau để đảm bảo tính chính xác và ổn định của quá trình dập.
3. Vận hành ổn định và an toàn
Các thiết bị ly hợp/phanh có độ nhạy cao, Máy ép cán chính xác tốc độ cao kết hợp với van điện từ đôi hàng đầu quốc tế và các thiết bị bảo vệ quá tải, để đảm bảo tính chính xác và an toàn khi vận hành và dừng thanh trượt đục lỗ.
Cơ cấu điều chỉnh thanh trượt có độ chính xác cao, việc điều chỉnh sản xuất an toàn và nhanh chóng hơn.
4. Độ chính xác cao
Trục khuỷu, bánh răng, trục bánh răng và các bộ phận ma sát khác được làm cứng và xử lý nhiệt trước khi mài. Chúng có khả năng chống mài mòn và cân bằng cao, hiệu suất ổn định và đảm bảo chất lượng cũng như tuổi thọ của cú đấm.
5. Tự động xử lý máy ép cán chính xác tốc độ cao
Nó có thể được kết hợp với bất kỳ cơ chế cấp liệu tự động nào để tự động hóa sản xuất, giảm chi phí và nâng cao hiệu quả.
2. Cấu hình tùy chọn:
1. Bộ nạp bánh răng (Lựa chọn chiều rộng: 150/200/300/400)
2. Bộ nạp NC servo (Đơn/Đôi)
3. Bộ tháo cuộn hai đầu (Thủy lực/Thủ công) (Lựa chọn chiều rộng: 200/300/400)
4. Máy ép tóc loại S
5. Nhấn Giám sát tải
6. Màn hình điểm chết dưới
7. Máy làm mát không khí cho tủ điện
8. Động cơ chính
3.Đặc điểm kỹ thuật:
|
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
|
Trọng tải |
tấn |
220 |
300 |
350 |
400 |
450 |
|
Du lịch |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
|
Số lần đột quỵ mỗi phút |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
|
Kích thước bàn thấp hơn |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
|
Lỗ trống |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
|
khu vực khối trượt |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
|
Hành trình điều chỉnh chiều cao khuôn |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
|
Động cơ điều chỉnh chiều cao khuôn |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
|
Chiều cao đường cấp liệu |
mm |
200 thứ bảy 50 |
210 Thứ bảy 50 |
210 chủ 50 |
220 thứ bảy 50 |
270 thứ bảy 50 |
|
Động cơ chính |
kw |
45 |
55 |
55 |
75 |
75 |
4.Phụ kiện tiêu chuẩn máy
1Hệ thống bôi trơn: bôi dầu áp suất cao từ tâm trục khuỷu （SHOWA Nhật Bản)
Hệ thống điều khiển 2PLC: cung cấp tín hiệu cắt
3Vòng bi: NSK Nhật Bản
4Máy phun dầu: SMC Nhật Bản
5Công tắc và contactor không khí: Schnede Pháp
6Phớt dầu: NOK Nhật Bản
7Thiết kế hệ thống cân bằng tự động
8Hệ thống điều chỉnh trượt điện tử
Bàn mổ 9T-Mobile
10Thiết bị khóa trượt thủy lực
11Máy dò kết thúc vật liệu
12Biến tần:
13Van ly hợp điện
14Cấu trúc ly hợp: (OMPI Ý )
15Rơle: Omron
16Hiển thị góc và tốc độ: TOYO
17Khớp nối áp suất không khí: ARK Hàn Quốc
18Trục khuỷu: SNCM8,Hướng dẫn mài: AKS Nhật Bản
19Tự động cân bằng nhiệt ở vị trí nhích micro ram/Thanh trượt
20Máy dò bỏ lỡ nguồn cấp dữ liệu
21Hộp dụng cụ kèm theo máy vận chuyển1
5.Trang bị tiêu chuẩn:
1Bộ nạp bánh răng tốc độ cao
2Bộ tháo cuộn giá đỡ đôi
3Máy ép tóc có vòng chữ S
4Thiết bị dầu tự động chết
5Hệ thống nâng cấp khuôn điện tự động:
Hệ thống 6Die Arm: 2 chiếc
7Hệ thống chống rung
Bộ điều khiển 8Chute:
Hệ thống lắp đặt van điện từ 9Die: 10 chiếc
6. Phụ kiện tùy chọn
1. Máy dò chết đáy
2. Thiết bị kẹp khuôn nhanh
3. Cửa an toàn
4.Khác
