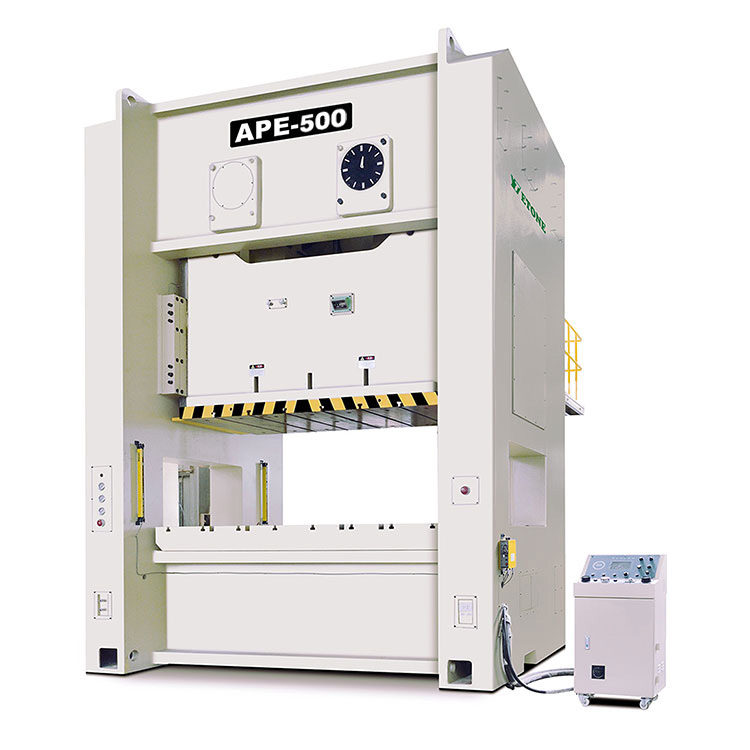

Báo chí quaylà một máy ép cơ học phổ biến, được sử dụng rộng rãi trong hình thành kim loại, dập, cắt, đúc chết và các quy trình khác. Nguyên tắc làm việc của nó dựa trên sự chuyển động cơ học của cơ chế que kết nối trục khuỷu, được chuyển đổi thành chuyển động áp lực đáp lại tuyến tính thông qua chuyển động quay của tay quay.
Nguyên tắc làm việc cơ bản của báo chí quay:
Xoay vòng quay: Nguồn lái xe củaBáo chí quaythường là động cơ điện hoặc động cơ đốt trong. Động cơ điều khiển tay quay để xoay qua một hệ thống truyền dẫn như bánh răng và dây đai.
Truyền tay quay và kết nối: Crank được kết nối với thanh kết nối và vòng quay của tay quay được truyền đến thanh trượt qua thanh kết nối. Thanh kết nối chuyển đổi chuyển động quay của tay quay thành chuyển động lên xuống của thanh trượt. Trong quá trình này, chuyển động của tay quay là chuyển động tròn, trong khi chuyển động của thanh trượt là chuyển động tuyến tính.
Chuyển động của thanh trượt: Crank điều khiển thanh kết nối để di chuyển, do đó đẩy thanh trượt để di chuyển lên xuống theo hướng thẳng đứng. Khi thanh trượt di chuyển xuống, một lực tác động lớn được tạo ra và lực tác động này được sử dụng để nhấn, dập hoặc hình thành công việc.
Đột quỵ hoạt động: Trung tâm chết trên cùng của máy ép tay quay là vị trí cao nhất của thanh trượt di chuyển lên trên và trung tâm chết dưới cùng là vị trí thấp nhất của thanh trượt di chuyển xuống dưới. Trong hoạt động dập, thanh trượt di chuyển từ trung tâm chết trên cùng sang trung tâm chết dưới cùng và sau đó trở về trung tâm chết trên cùng, tạo thành một chu kỳ làm việc hoàn chỉnh.
Truyền áp lực và lực tác động: áp lực củaBáo chí quayđược truyền đến khuôn hoặc phôi trên bàn làm việc bằng cơ chế quây và kết nối, tạo ra áp lực mạnh lên phôi, do đó hoàn thành các hoạt động quy trình như dập, cắt, uốn và hình thành.
Các thành phần chính và các chức năng của chúng:
Crank: Cung cấp năng lượng quay, thường được kết nối với động cơ điện hoặc nguồn ổ đĩa khác.
Thanh kết nối: Chuyển đổi chuyển động quay của tay quay thành chuyển động đối ứng tuyến tính của thanh trượt.
Slider: Liên hệ trực tiếp với phôi để hoàn thành việc dập, hình thành và các nhiệm vụ khác.
Cơ sở và Workbench: Hỗ trợ toàn bộ báo chí và sửa chữa phôi, cung cấp một nền tảng vận hành ổn định.
Punch and Die: Được cài đặt trên thanh trượt và bàn làm việc, trực tiếp thực hiện công việc xử lý.
Tóm tắt: Nguyên tắc làm việc củaBáo chí quayChủ yếu dựa vào tay quay để điều khiển thanh kết nối để xoay, được chuyển đổi thành chuyển động tuyến tính lên và xuống của thanh trượt. Chuyển động này được sử dụng để áp dụng áp lực cho phôi để hoàn thành các nhiệm vụ xử lý khác nhau. Ưu điểm của nó là nó có thể cung cấp áp lực mạnh mẽ và phù hợp cho các quy trình dập và hình thành khác nhau.
